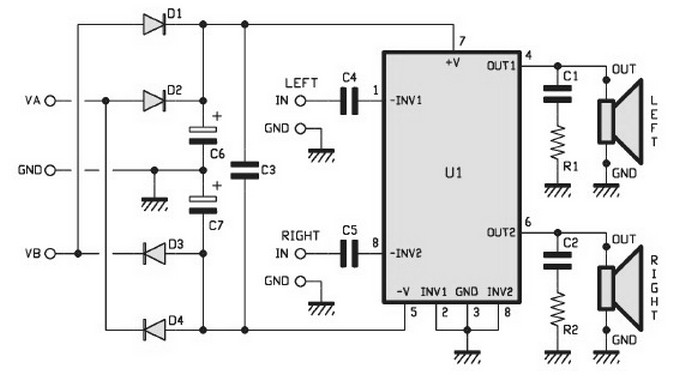

Using only active component (the right and left channel) Philips TDA1521 monolithic integrated circuit, which contains a double line-end audio amplifier completely independent, each capable of providing from 10 to 12 W to the load 8 ohm or 15 W into 4 ohms (30 W music). Voltage gains of the amplifier is fixed at 30 dB.

SPECIFICATIONS :
– Power supply: 12 V symmetrical dual voltage
– Maximum Power Output RMS: 2 x 15W / 4 ohms, 2 x 10 W / 8 ohms
– Maximum power output music: 2 x 30 W / 4 ohms
– Harmonic Distortion: 0.007% (1 W / 1 kHz)
– Input sensitivity: 300 mV / 20 kOhms
– Frequency: 7 Hz to 60 kHz (-3 dB)
– 70 dB for each channel
– Output power (R = 8 ohms): 2 x 10 W RMS
– Output power (R = 4 ohms): 2 x 15 W RMS
– Bandwidth (-3 dB): 7 to 60 000 Hz
– Sensitivity to maximum power (8 ohms): 290 mVrms
– Sensitivity to maximum power (4 ohms): 250 mVrms
– Input impedance: 20 kilohms
– S / N Ratio: 98 dB
– Crosstalk: -70 dB
– High quality stereo amplifier
– Low noise
– Protection against overload

Parts list :
R1 …. 8.2 Ω 1/4 W
R2 …. 8.2 Ω 1/4 W
C1 …. 22 nF ceramic
C2 …. 22 nF ceramic
C3 …. 100 nF multilayer
C4 …. 1 uF 63 V Polyester
C5 …. 1 uF 63 V Polyester
C6 …. 4700 uF 25 V electrolytic
C7 …. 4700 uF 25 Vélectrolytique
D1 …. 1N5404
D2 …. 1N5404
D3 …. 1N5404
D4 …. 1N5404
U1 …. TDA1521
Miscellaneous :
1 …… heatsink (Rth less than 3.3 ° C / W)
2 …… 3MA bolts 12 mm Unless otherwise specified, all
resistors are 1/4 W 5%
